Bei einer Renovierung entscheidet die Leitungsführung oft darüber, ob die neue Heizung leise, sparsam und dauerhaft zuverlässig arbeitet. Wer Heizungsrohre verlegen möchte, muss deshalb mehr planen als nur den kürzesten Weg vom Heizraum zum Heizkörper. Ich zeige, welche Rohrsysteme und Verlegearten sich eignen, wie die Dimensionierung funktioniert, wo Dämmung Pflicht ist und mit welchen Kosten Sie realistisch rechnen sollten.
Eine gute Rohrplanung spart später Energie, Platz und Ärger
- Rohrdimension berechnen statt nach Gefühl auswählen
- Mehrschichtverbundrohre sind bei Renovierungen oft besonders praktisch
- Aufputz ist günstiger und zugänglicher, Unterputz wirkt unauffälliger
- Leitungen in unbeheizten Bereichen brauchen nach dem GEG eine ausreichende Dämmung
- Für die komplette Installation sind grob 30 bis 60 Euro pro Quadratmeter bei einer Fußbodenheizung üblich
Vor dem Verlegen braucht die Heizung einen klaren Plan
Ich beginne bei einer Renovierung nie mit dem Rohr, sondern mit der Frage, wie viel Wärme jeder Raum tatsächlich benötigt. Dafür ist eine Heizlastberechnung sinnvoll. Sie berücksichtigt unter anderem Raumgröße, Fensterflächen, Dämmstandard und gewünschte Raumtemperatur.
Die Heizlast entscheidet gemeinsam mit Vorlauf- und Rücklauftemperatur über die nötige Rohrgröße. Ein Rohr mit 16 Millimetern Außendurchmesser kann für einen einzelnen Heizkörper ausreichen, für lange Strecken oder mehrere Heizflächen aber zu klein sein. Zu knapp geplante Leitungen führen zu hohem Druckverlust, Strömungsgeräuschen und Heizkörpern, die am Ende nicht richtig warm werden.
Zweirohrsystem oder Einrohrsystem
In Einfamilienhäusern ist das Zweirohrsystem heute meist die bessere Grundlage. Jeder Heizkörper erhält einen Vorlauf mit heißem Wasser und führt das abgekühlte Wasser über den Rücklauf zurück. Dadurch lassen sich die Heizflächen besser regeln und hydraulisch abgleichen.
Einrohrsysteme findet man vor allem in älteren Gebäuden. Dort fließt das Heizungswasser nacheinander durch mehrere Heizkörper. Ein Austausch einzelner Leitungen ist möglich, aber eine Umstellung auf ein Zweirohrsystem kann bei einer umfassenden Sanierung deutlich sinnvoller sein. Sie braucht jedoch eine neue Planung, weil sich Volumenströme und Anschlussbedingungen ändern.
Die Leitungswege möglichst kurz halten
Kurze Wege reduzieren Material, Wärmeverluste und Montageaufwand. Trotzdem sollte ich Rohre nicht einfach diagonal durch Wände oder Böden führen. Ein sauberer Verlauf mit wenigen Bögen ist übersichtlicher und erleichtert spätere Reparaturen.
Ich dokumentiere jede Leitung vor dem Verschließen mit Fotos und Maßangaben. Das klingt nebensächlich, verhindert aber später böse Überraschungen beim Bohren, bei der Montage von Möbeln oder beim Einbau einer neuen Tür.
Welches Rohrsystem passt zur Renovierung
Für Heizungsanlagen kommen vor allem Stahl, Kupfer und Kunststoff- beziehungsweise Verbundrohre infrage. Die richtige Wahl hängt weniger vom persönlichen Geschmack ab als von Temperatur, Druck, Zugänglichkeit und der geplanten Verlegeart.
| Rohrmaterial | Stärken | Grenzen | Geeignet für |
|---|---|---|---|
| Kupfer | Robust, bewährt, gut für sichtbare Installationen | Mehr Fittings, Wärmeausdehnung beachten | Heizkörperanschlüsse und zugängliche Leitungen |
| Mehrschichtverbundrohr | Leicht, flexibel, korrosionsbeständig, gut biegbar | Nur mit passenden Systemkomponenten verwenden | Renovierungen, Fußboden- und Wandheizungen |
| Stahlrohr | Sehr stabil und für größere Dimensionen geeignet | Schwerer zu bearbeiten, aufwendigere Montage | Heizräume, Steigleitungen und größere Anlagen |
Bei einer typischen Altbausanierung greife ich häufig zu einem Mehrschichtverbundrohr mit Sauerstoffdiffusionssperre. Es lässt sich leichter durch enge Bereiche führen als Kupfer und ist weniger anfällig für Korrosion. Wichtig ist, dass Rohr, Pressfittings, Verteiler und Anschlussstücke aus einem geprüften System stammen. Ein Mix beliebiger Hersteller kann die Gewährleistung und die Dichtheit gefährden.
Aufputz, Unterputz oder im Bodenaufbau
Die Aufputzverlegung ist meist die wirtschaftlichste Lösung. Die Rohre bleiben zugänglich, Leckagen lassen sich schnell erkennen und die Wand muss nicht großflächig geöffnet werden. Mit passenden Sockelleisten oder einem schmalen Rohrkasten kann das Ergebnis trotzdem ordentlich aussehen.
Unterputz wirkt optisch ruhiger, verursacht aber mehr Arbeit. Für die Leitungen müssen Schlitze hergestellt, Rohrbewegungen berücksichtigt und die Wand anschließend wieder verputzt werden. In tragenden Wänden, Außenwänden oder Bereichen mit Leitungen anderer Gewerke ist besondere Vorsicht nötig.

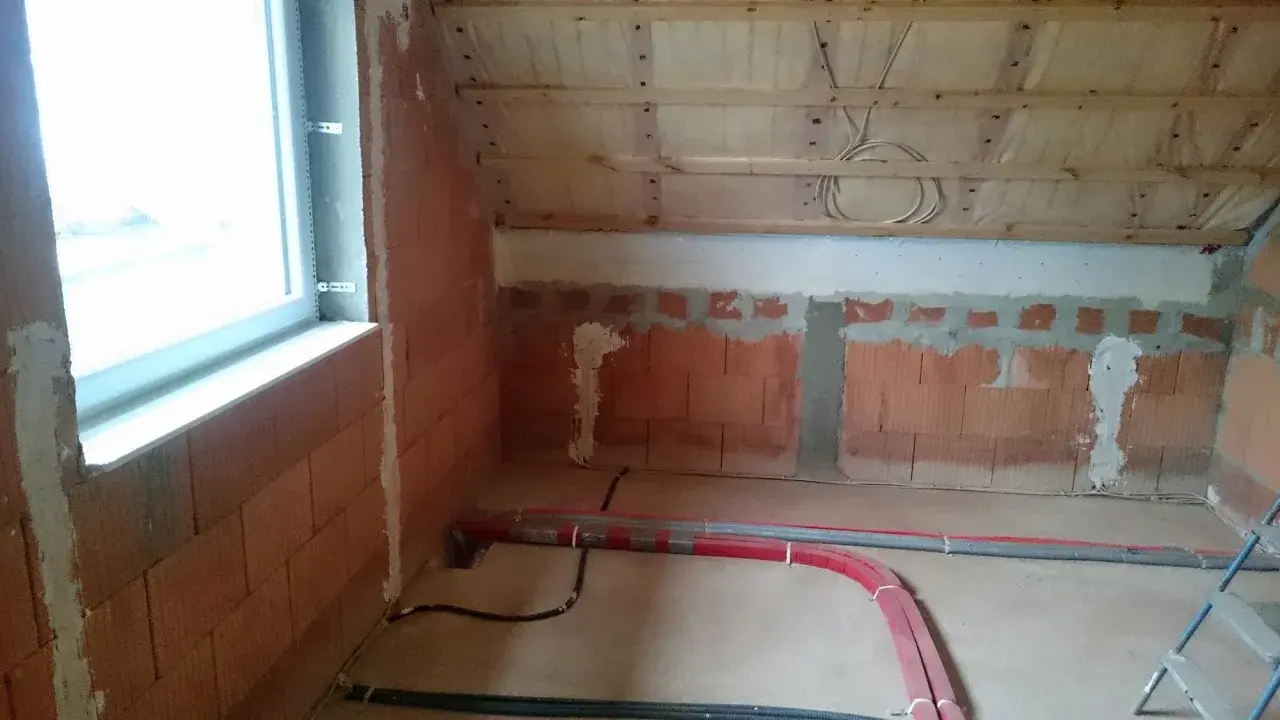

Wenn der Boden ohnehin geöffnet wird, kann die Verlegung im Bodenaufbau sinnvoll sein. Dabei müssen Estrichhöhe, Trittschalldämmung, Bewegungsfugen und Mindestüberdeckung mit dem Bodenaufbau abgestimmt werden. Ein Rohr darf nicht einfach dort liegen, wo gerade Platz ist.
So läuft die Montage Schritt für Schritt ab
Die eigentliche Arbeit beginnt mit einem maßstabsgerechten Leitungsplan. Ich markiere Heizkessel oder Wärmepumpe, Verteiler, Heizkörper, Wanddurchführungen, Absperrungen und Entlüftungspunkte. Zusätzlich prüfe ich, ob die neue Leitungsführung zu einer späteren Wärmepumpe mit niedrigeren Vorlauftemperaturen passen kann.
- Heizlast und Rohrdimensionen festlegen. Leitungslängen, Heizflächen und Druckverluste gehören zusammen.
- Wand- und Bodenzonen prüfen. Vor dem Bohren müssen Strom-, Wasser- und Abwasserleitungen bekannt sein.
- Rohrtrasse markieren. Vorlauf und Rücklauf sollten übersichtlich, parallel und zugänglich verlaufen.
- Rohrhalter setzen. Der Abstand richtet sich nach Rohrmaterial, Durchmesser und Temperaturausdehnung.
- Rohre ablängen und verbinden. Schnittkanten werden entgratet, Pressstellen kontrolliert und spannungsfrei montiert.
- Durchführungen schützen. Schutzrohre oder geeignete Dämmhülsen verhindern Körperschall und Schäden durch Bewegung.
- Druckprüfung durchführen. Die Anlage wird vor dem Verschließen auf Dichtheit geprüft und protokolliert.
- Spülen, befüllen und entlüften. Erst danach erfolgt der hydraulische Abgleich und die Einstellung der Heizflächen.
Bei Pressverbindungen kontrolliere ich jede Stelle doppelt. Ein häufiger Montagefehler ist, das Rohr nicht vollständig in den Fitting einzuschieben oder die Einstecktiefe nicht zu markieren. Die Verbindung sieht dann äußerlich korrekt aus, kann aber später undicht werden.
Für Heizkörperanschlüsse plane ich außerdem Absperrmöglichkeiten ein. So lässt sich ein einzelner Heizkörper warten, ohne die gesamte Anlage zu entleeren. Bei langen Leitungswegen helfen zusätzliche Entlüftungspunkte, wenn sich konstruktiv Hochpunkte nicht vermeiden lassen.
Dämmung und Schallschutz entscheiden über den Komfort
Heizungsrohre in unbeheizten Kellern, Garagen, Dachböden oder Schächten sollten nicht ungedämmt bleiben. Nach Anlage 8 des Gebäudeenergiegesetzes gelten für Wärmeverteilungsleitungen abhängig vom Innendurchmesser Mindestdicken. Bei einer Wärmeleitfähigkeit von 0,035 W/(mK) sind bis 22 Millimeter Innendurchmesser in der Regel 20 Millimeter Dämmstoff vorgesehen, bei mehr als 22 bis 35 Millimetern 30 Millimeter.
Die Dämmung reduziert nicht nur Energieverluste. Sie verhindert auch, dass sich warme Leitungen in kalten Bauteilen abzeichnen oder angrenzende Räume unerwünscht aufheizen. In einem beheizten Wohnzimmer ist die Wärmeabgabe eines sichtbaren Rohres nicht automatisch ein Problem, im Schlafzimmer oder in einem Abstellraum kann sie dagegen störend sein.
Wärmeausdehnung nicht blockieren
Metall und Kunststoff verändern bei Erwärmung ihre Länge. Werden Rohre starr eingemörtelt oder direkt an Verkleidungen gepresst, entstehen später oft Knack- und Knarzgeräusche. Ich plane deshalb an Durchbrüchen und Richtungsänderungen Bewegungsspiel und geeignete Schutzummantelungen ein.
Rohrschellen sollten nicht direkt auf dem Rohr sitzen, wenn dadurch Schall in die Wand übertragen wird. Elastische Einlagen und eine getrennte Befestigung machen in der Praxis einen spürbaren Unterschied. Gerade in Schlafräumen ist diese kleine Zusatzmaßnahme mehr wert als eine besonders aufwendige Verkleidung.
Was das Verlegen neuer Heizungsrohre kostet
Eine seriöse Kalkulation hängt von Rohrlänge, Zahl der Heizkörper, Zugänglichkeit und den notwendigen Nacharbeiten ab. Für eine einfache Aufputzstrecke mit wenigen Metern können Material und Montage im niedrigen dreistelligen Bereich liegen. Werden Wände geöffnet, Estrich entfernt und anschließend wieder hergestellt, steigt der Aufwand deutlich.
| Maßnahme | Grobe Orientierung | Was den Preis besonders beeinflusst |
|---|---|---|
| Kurze Aufputzleitung | Etwa 150 bis 400 Euro je Anschlussbereich | Rohrlänge, Fittings, Verkleidung und Heizkörperanschluss |
| Unterputzverlegung | Etwa 300 bis 800 Euro je Anschlussbereich | Stemmarbeiten, Wandaufbau und Oberflächenreparatur |
| Neue Leitungen im Einfamilienhaus | Oft 5.000 bis 15.000 Euro | Anzahl der Räume, Etagen, Heizflächen und Renovierungsumfang |
| Wasserführende Fußbodenheizung | Etwa 30 bis 60 Euro pro Quadratmeter | Frässystem oder Nasssystem, Bodenaufbau, Verteiler und Regelung |
Diese Werte sind nur grobe Richtbereiche für Deutschland. In Ballungsräumen, bei schwer zugänglichen Altbauten oder zusätzlichen Trockenbau- und Malerarbeiten können Angebote deutlich höher ausfallen. Ich vergleiche deshalb nicht nur den Endpreis, sondern auch, ob Druckprüfung, Dämmung, hydraulischer Abgleich und Dokumentation enthalten sind.
Lesen Sie auch: Fassade streichen - so gelingt der Anstrich dauerhaft
Was kann man selbst übernehmen
Heimwerker können Demontage, das Freilegen alter Leitungen, das Setzen von Markierungen oder die Vorbereitung von Rohrkanälen übernehmen. Die eigentliche Verbindung der Leitungen sollte nur selbst erfolgen, wenn das passende System, das Werkzeug und die nötige Erfahrung vorhanden sind.
Die Heizungsanlage muss nach dem Umbau dicht und fachgerecht eingestellt sein. Arbeiten am Wärmeerzeuger, an Gasleitungen oder an sicherheitsrelevanten Bauteilen gehören in die Hände eines zugelassenen Fachbetriebs. Ich würde auch die finale Druckprüfung und den hydraulischen Abgleich nicht aus Kostengründen überspringen.
Typische Fehler bei der Rohrinstallation
Der häufigste Fehler ist eine Rohrführung ohne Berechnung. Gleiche Rohrdurchmesser im ganzen Haus wirken zunächst einfach, passen aber selten zu unterschiedlichen Leitungslängen und Heizleistungen. Besonders bei einer Wärmepumpe kann eine unpassende Dimensionierung die nötigen niedrigen Vorlauftemperaturen verhindern.
- Ungedämmte Leitungen im Keller oder Dachboden erhöhen die Wärmeverluste.
- Zu enge Bögen können Rohre knicken oder den Querschnitt verengen.
- Fehlende Absperrungen erschweren spätere Wartungsarbeiten.
- Starre Wanddurchführungen begünstigen Knackgeräusche und Spannungen.
- Unmarkierte Leitungsverläufe machen spätere Bohrarbeiten riskant.
- Kein hydraulischer Abgleich führt zu überversorgten und unterversorgten Heizkörpern.
Ein weiterer Irrtum besteht darin, alte Heizungsrohre grundsätzlich austauschen zu wollen. Sind sie dicht, ausreichend dimensioniert und gut zugänglich, kann eine Erneuerung unnötig sein. Ich prüfe zuerst Zustand, Dämmung und Kompatibilität mit dem geplanten Wärmeerzeuger, bevor ich funktionierende Leitungen aus der Wand reiße.
Eine Renovierung ist die beste Gelegenheit für spätere Heiztechnik
Wer heute Leitungen erneuert, sollte die nächsten Jahrzehnte mitdenken. Größere Heizflächen, gut gedämmte Rohrtrassen und sauber geplante Verteiler erleichtern später den Betrieb mit einer Wärmepumpe. Ein Leerrohr für Fühlerleitungen oder eine zugängliche Revisionsöffnung kann ebenfalls sinnvoll sein.
Mein wichtigster Rat lautet deshalb, die Rohrinstallation nicht isoliert zu betrachten. Heizlast, Heizflächen, Vorlauftemperatur, Dämmung und hydraulischer Abgleich bilden ein gemeinsames System. Werden diese Punkte vor dem Verschließen abgestimmt und fotografisch dokumentiert, bleibt die Renovierung nicht nur optisch sauber, sondern auch technisch zukunftsfähig.
