Die neue Steckdose am Carport, Licht im Garten oder Strom für das Gartenhaus klingt zunächst nach einem überschaubaren Renovierungsprojekt. Wer ein Erdkabel verlegen möchte, muss jedoch Kabeltyp, Leitungsquerschnitt, Grabentiefe, Schutz und späteren Anschluss sauber aufeinander abstimmen. Ich zeige, welche Lösung in Deutschland sinnvoll ist, wo typische Fehler entstehen und welche Arbeiten ein Elektrofachbetrieb übernehmen muss.
Ein sicherer Kabelweg beginnt mit guter Planung
- NYY-J ist für die feste Verlegung im Erdreich geeignet, NYM-J dagegen nicht.
- Im Garten sind meist 60 cm Überdeckung sinnvoll, unter Zufahrten häufig etwa 80 cm.
- Ein 30-mA-RCD schützt Außenstromkreise zusätzlich vor gefährlichen Fehlerströmen.
- Der Leitungsquerschnitt hängt von Leistung, Kabellänge und Spannungsfall ab.
- Das Anschließen, Messen und Inbetriebnehmen gehört in die Hände eines eingetragenen Elektrofachbetriebs.
Vor dem Spatenstich die Strecke und Leistung festlegen
Ich beginne bei solchen Projekten nie mit dem Kabelkauf, sondern mit einer einfachen Skizze. Markieren Sie Hausanschluss, Unterverteilung, Carport, Gartenhaus oder Beleuchtung und zeichnen Sie den möglichst kurzen, geraden Verlauf ein. Jeder zusätzliche Meter erhöht nicht nur die Materialkosten, sondern kann auch den Spannungsabfall vergrößern.
Prüfen Sie vor dem Graben, ob bereits Wasser-, Gas-, Telekommunikations- oder andere Stromleitungen im Boden liegen. Vorhandene Leitungspläne, eine Leitungsauskunft und eine vorsichtige Handschachtung an kritischen Stellen ersparen später viel Ärger. Unter befestigten Flächen sollte der Verlauf besonders genau festgelegt werden, weil Nachbesserungen dort teuer werden.
Die spätere Nutzung entscheidet über das Kabel
Eine einzelne LED-Leuchte stellt andere Anforderungen als mehrere Außensteckdosen, ein elektrischer Heizstrahler oder eine Wallbox. Für eine Gartenbeleuchtung reicht bei kurzen Strecken oft ein kleinerer Querschnitt, während Steckdosenstromkreise und längere Leitungen sorgfältig berechnet werden müssen. 3 × 1,5 mm² ist keine automatische Standardlösung für jede Anwendung.
| Anwendung | Typische Planung | Worauf es ankommt |
|---|---|---|
| Gartenbeleuchtung | eigener Außenstromkreis, häufig kleinerer Querschnitt | Leistung, Leitungslänge und Schutzart der Leuchten |
| Steckdosen am Carport | eigener Stromkreis, oft 3 × 2,5 mm² als Planungsgröße | gleichzeitige Verbraucher und Spannungsfall |
| Gartenhaus mit mehreren Verbrauchern | häufig mehradrige Leitung zur Unterverteilung | Reserve, Selektivität der Sicherungen und Erdung |
| Wallbox oder starke Verbraucher | separat geplante Zuleitung | Leistung, Ladeart, Netzanschluss und Fachplanung |
Die Tabelle liefert nur eine erste Orientierung. Den endgültigen Querschnitt bestimmt der Elektriker anhand von Länge, Verlegeart, Absicherung, Umgebungstemperatur und zulässigem Spannungsfall. Gerade bei einem Carport ist es klug, eine spätere Erweiterung schon jetzt mitzudenken, statt den Graben nach kurzer Zeit erneut zu öffnen.
Das passende Erdkabel und den Schutz richtig auswählen
Für eine dauerhafte Verlegung im Erdreich wird im privaten Bereich häufig ein Kabel der Reihe NYY-J eingesetzt. Die robuste Außenisolierung ist für feste Installationen im Freien und im Boden ausgelegt. Die Bezeichnung „J“ weist darauf hin, dass ein grün-gelber Schutzleiter enthalten ist.
Ein normales NYM-J gehört nicht einfach direkt in die Erde. Es ist vor allem für Installationen in und an Gebäuden vorgesehen. Auch ein flexibles Verlängerungskabel ist keine dauerhafte Alternative. Solche Improvisationen wirken zunächst günstig, erschweren aber die sichere Prüfung und können durch Feuchtigkeit oder mechanische Belastung schnell zum Problem werden.
Wann ein Schutzrohr sinnvoll ist
Ein stabiles Kabelschutzrohr schützt die Leitung vor Druck, scharfkantigen Steinen und späteren Beschädigungen durch Gartenarbeiten. Ich halte es besonders unter Wegen, in Bereichen mit Wurzeldruck und bei geplanten Erweiterungen für sinnvoll. Ein ausreichend großer Innendurchmesser erleichtert außerdem das spätere Einziehen oder Austauschen.
Das Rohr ersetzt jedoch weder die richtige Grabentiefe noch ein geeignetes Kabel. Es darf nicht mit Wasser vollstehen, sollte möglichst mit großen Radien verlegt werden und braucht an den Enden einen sauberen Schutz gegen das Eindringen von Schmutz. Zu enge oder stark geknickte Rohre machen das Einziehen unnötig schwierig.
Schutz, Sicherung und Außenbereich
Der Außenstromkreis braucht eine passende Absicherung und in der Regel einen Fehlerstrom-Schutzschalter mit 30 mA. Dieser RCD, oft noch als FI-Schalter bezeichnet, erkennt gefährliche Fehlerströme und schaltet den Stromkreis ab. Er ist kein Ersatz für einen korrekt dimensionierten Leitungsschutzschalter und keinen fachgerecht ausgeführten Schutzleiter.
Steckdosen, Schalter und Leuchten müssen für ihren Montageort geeignet sein. Unter einem geschützten Carport gelten andere Bedingungen als an einer frei bewitterten Gartenmauer. Die passende IP-Schutzart beschreibt, wie gut das Gehäuse gegen Staub und Wasser geschützt ist. Bei dauerhaft feuchten oder ungeschützten Bereichen sollte die Auswahl der Betriebsmittel der Fachbetrieb übernehmen.

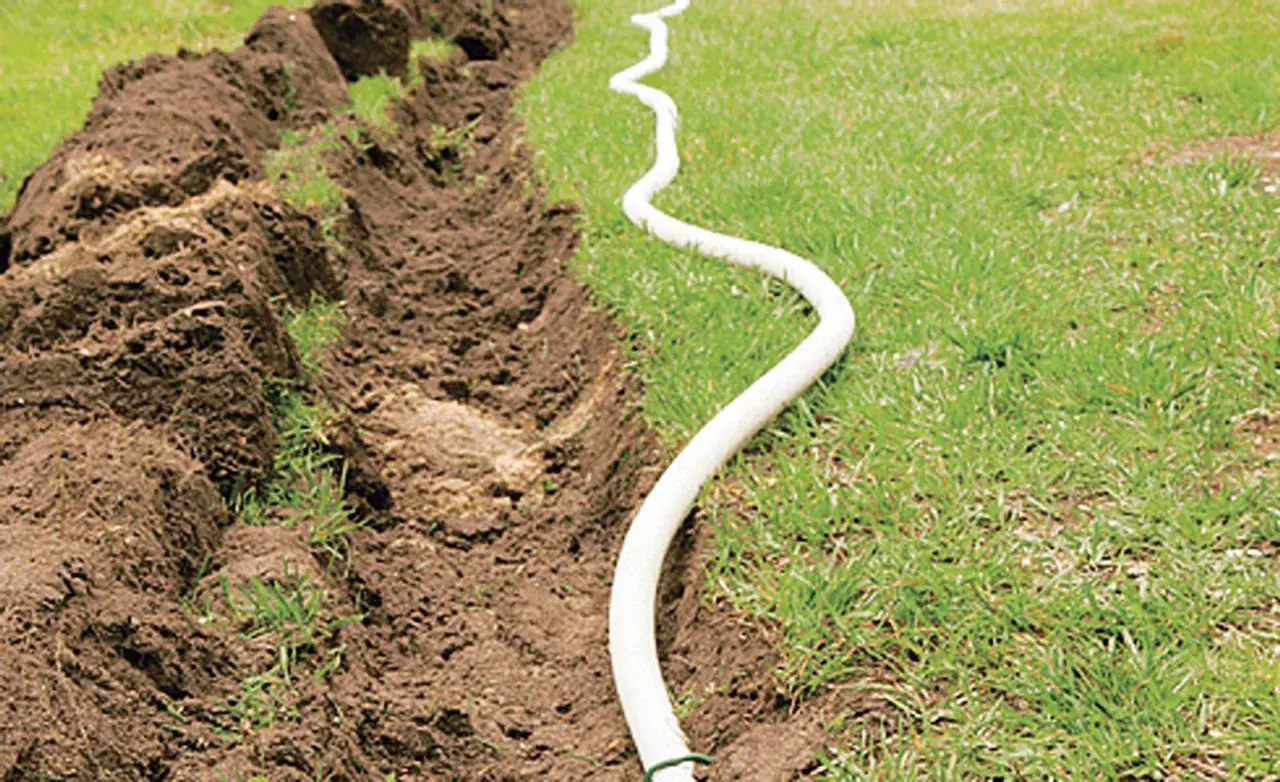

So entsteht der Kabelgraben Schritt für Schritt
Die richtige Tiefe einhalten
Für Leitungen im privaten Garten werden häufig etwa 60 cm Überdeckung angesetzt. Unter Einfahrten, Wegen mit Fahrzeugverkehr oder besonders belasteten Flächen sind oft rund 80 cm sinnvoll. Dabei zählt die Überdeckung vom fertigen Gelände beziehungsweise von der späteren Oberfläche bis zur Oberkante der Leitung oder des Schutzsystems.
Diese Werte sind praktische Richtwerte und keine pauschale Freigabe für jede Situation. Herstellerangaben, örtliche Vorgaben, die geplante Belastung und die konkrete Verlegeart können eine größere Tiefe oder zusätzlichen mechanischen Schutz verlangen. Unter einer gepflasterten Zufahrt würde ich deshalb lieber einmal zu gründlich planen als später eine abgesackte Fläche oder ein beschädigtes Kabel zu riskieren.
Den Boden vorbereiten
- Den Verlauf markieren und den Graben mit möglichst geraden Seiten ausheben.
- Steine, Bauschutt und scharfkantige Gegenstände aus der Grabensohle entfernen.
- Eine etwa 10 cm dicke Sandschicht als weiches Bett einbringen.
- Das Kabel ohne Zug, Quetschung und enge Knicke auslegen.
- Die Leitung zunächst mit einer weiteren Sandschicht abdecken.
- Ein auffälliges Warnband für Stromleitungen oberhalb der Leitung einlegen.
- Den Graben lagenweise mit geeignetem Material verfüllen und vorsichtig verdichten.
Das Kabel sollte nicht straff gespannt werden. Ein kleiner Verlegevorrat an den Endpunkten erleichtert den Anschluss, darf aber nicht in engen Schlaufen geknickt werden. Bei mehreren Leitungen im selben Graben müssen die Abstände, Schutzmaßnahmen und Vorgaben der beteiligten Gewerke beachtet werden. Strom-, Wasser- und Datenleitungen sollten nicht planlos übereinanderliegen.
Vor dem Zuschütten dokumentieren
Fotografieren Sie den offenen Graben aus mehreren Richtungen und notieren Sie Maße zu Hauswand, Zaun, Terrasse oder anderen festen Punkten. Eine einfache Skizze mit Kabelführung und Tiefe ist später Gold wert, etwa beim Setzen eines Zaunpfostens oder beim Pflanzen eines Baumes. Ich würde zusätzlich an beiden Enden ein dauerhaft lesbares Kabelschild anbringen.
Anschließen, prüfen und sicher in Betrieb nehmen
Das Ausheben und Vorbereiten des Grabens kann ein geübter Heimwerker häufig selbst übernehmen. Sobald es um die feste elektrische Anlage, den Anschluss in der Verteilung, neue Sicherungen oder die Inbetriebnahme geht, endet die sinnvolle Eigenleistung. In Deutschland dürfen solche Arbeiten grundsätzlich nur durch ein dafür zugelassenes beziehungsweise in das Installateurverzeichnis eingetragenes Unternehmen ausgeführt werden.
Der Fachbetrieb prüft unter anderem Schutzleiter, Isolationswiderstand, Abschaltbedingungen, RCD-Funktion und die korrekte Zuordnung der Sicherungen. Erst wenn die Messwerte dokumentiert und die Anlage freigegeben sind, sollte Spannung auf die neue Leitung gegeben werden. Ein kurzer Funktionstest ersetzt keine elektrische Prüfung.
Bei einer Zuleitung zum Gartenhaus kann eine kleine Unterverteilung sinnvoll sein. Dann lassen sich Licht, Steckdosen und Außenverbraucher getrennt absichern. Für eine Wallbox, elektrische Heizung oder größere Werkstattgeräte reicht eine gewöhnliche Carport-Steckdose nicht aus. Diese Verbraucher brauchen eine eigene Leistungs- und Anschlussplanung.
Kosten, Zeit und die häufigsten Fehlentscheidungen
Die Gesamtkosten hängen stark von Länge, Boden, Oberfläche und Anschlussaufwand ab. Für eine grobe Planung im Jahr 2026 können Sie bei einem einfachen Gartenstromkreis mit Material für Kabel, Sand, Warnband und Schutzrohr ungefähr 3 bis 12 Euro pro Meter rechnen. Größere Querschnitte, mehradrige Zuleitungen und belastbare Schutzrohre liegen deutlich höher.
| Projektbestandteil | Grobe Orientierung | Starke Kostentreiber |
|---|---|---|
| Material für kurzen Gartenstromkreis | etwa 100 bis 350 Euro | Kabelquerschnitt, Schutzrohr, Anschlussmaterial |
| Manueller Graben im eigenen Grundstück | häufig 150 bis 600 Euro Fremdleistung | Boden, Länge und Zugänglichkeit |
| Elektrischer Anschluss und Messung | oft etwa 250 bis 700 Euro | Verteilung, Sicherungen, Prüfaufwand und Anfahrt |
| Verlegung unter Zufahrt oder Terrasse | stark variabel | Aufnehmen, Schneiden und Wiederherstellen der Oberfläche |
Das sind keine verbindlichen Angebote, sondern Planwerte. Eine kurze Strecke mit offenem Erdreich kann günstig bleiben, während das Öffnen und Wiederherstellen einer gepflasterten Einfahrt die Rechnung deutlich erhöht. Eine frühe Besichtigung durch den Elektriker verhindert, dass Kabel und Sicherungen gekauft werden, die später nicht zur Anlage passen.
Lesen Sie auch: Holz abbeizen - Lack sicher entfernen und Oberfläche vorbereiten
Diese Fehler sehe ich besonders oft
- Falscher Kabeltyp, etwa ein Innenkabel direkt im Boden.
- Zu geringe Tiefe unter Wegen, Zufahrten oder Flächen mit späterer Belastung.
- Kein Sandschutz bei steinigem oder mit Bauschutt durchsetztem Boden.
- Zu kleiner Querschnitt, weil nur die Leistung, nicht aber die Leitungslänge betrachtet wurde.
- Fehlende Dokumentation des Verlaufs vor dem Zuschütten.
- Eigenmächtiger Anschluss an Sicherungskasten oder Unterverteilung.
Der häufigste Denkfehler ist die Annahme, dass ein Kabel mit mehr Adern automatisch mehr Leistung übertragen kann. Entscheidend sind unter anderem Querschnitt, Absicherung, Leitungslänge und Verlegebedingungen. Mehr Adern bedeuten nicht automatisch mehr Reserve.
Der wichtigste Renovierungsschritt passiert vor dem Zuschütten
Ein sauber geplanter Kabelgraben ist später unsichtbar, aber seine Qualität entscheidet über Sicherheit, Wartbarkeit und Kosten. Ich würde bei jeder Renovierung ein ausreichend großes Schutzrohr, einen dokumentierten Leitungsverlauf und etwas Reserve an den Endpunkten einplanen, sofern die örtlichen Bedingungen das zulassen.
Die praktikable Arbeitsteilung ist klar. Sie planen den Verlauf, räumen den Graben aus und bereiten das Sandbett vor. Der Elektrofachbetrieb legt Querschnitt und Absicherung fest, übernimmt den Anschluss, führt die Messungen durch und gibt die Anlage frei. So bleibt die Eigenleistung überschaubar, während der Teil, bei dem ein Fehler gefährlich werden kann, fachgerecht erledigt wird.
