Ein Abfluss, der gluckert, schlecht abläuft oder nach wenigen Monaten wieder verstopft, ist oft nicht wegen des Rohrs selbst problematisch, sondern wegen falschem Gefälle, unpassenden Bögen oder einer mangelhaften Bettung. Ich zeige, wie Abwasserleitungen im Bad, im Gebäude und im Erdreich sinnvoll geplant und verlegt werden, welche Rohrtypen passen, welche Kosten realistisch sind und wann ein Fachbetrieb erforderlich ist.
Diese Punkte entscheiden über eine dauerhaft funktionierende Abwasserleitung
- Gefälle: Für viele private Leitungen sind etwa 1 cm pro Meter eine brauchbare Orientierung, die genaue Auslegung hängt jedoch von Rohrart und Leitung ab.
- Rohrwahl: Im Haus werden meist HT-Rohre, im Erdreich geeignete Kanalgrundrohre verwendet.
- Bettung: Eine tragfähige, steinfreie Auflage und eine vorsichtige Verfüllung schützen vor Verformung und späteren Undichtigkeiten.
- Rückstau: Ablaufstellen unterhalb der Rückstauebene brauchen einen passenden Rückstauschutz oder eine Hebeanlage.
- Kontrolle: Vor dem Verschließen von Wänden, Boden oder Graben sollte die Leitung auf Dichtheit und Gefälle geprüft werden.
Vor der ersten Schaufel den Leitungsweg sauber planen
Ich beginne nie mit dem Graben, sondern mit einer einfachen Skizze. Darauf markiere ich Sanitärobjekte, Fallleitungen, den Anschluss an die bestehende Leitung, Revisionsmöglichkeiten und die Fließrichtung. Diese zehn Minuten Planung verhindern später deutlich mehr Arbeit, als sie kosten.
Besonders wichtig ist die Frage, ob es sich um eine Innenleitung, Grundleitung oder Grundstücksleitung handelt. Innenleitungen führen beispielsweise vom Waschbecken oder WC bis zur Fall- oder Sammelleitung. Grundleitungen liegen innerhalb des Gebäudes unter der Bodenplatte, Grundstücksleitungen führen außerhalb bis zum öffentlichen Kanal.
Rohrmaterial passend zum Einsatzort wählen
Für sichtbare oder verdeckt liegende Leitungen im Gebäude kommen meistens graue HT-Rohre aus Kunststoff zum Einsatz. Sie sind für häusliches Abwasser gedacht, einfach zu stecken und mit passenden Formteilen gut zu verarbeiten. Kanalgrundrohre, oft als KG-Rohre bezeichnet, gehören dagegen grundsätzlich in den dafür vorgesehenen Bereich im Erdreich und sind nicht automatisch die richtige Wahl für Innenräume.
Bei höheren mechanischen Belastungen, etwa unter einer Zufahrt, muss die Ringsteifigkeit des Rohrsystems berücksichtigt werden. Ein stärkeres Rohr löst das Problem aber nicht, wenn der Untergrund schlecht vorbereitet ist. In der Praxis entstehen viele Schäden durch Setzungen und nicht durch eine zu geringe Rohrwandstärke.
Kommunale Vorgaben vorher klären
Der Anschluss an den öffentlichen Kanal ist in Deutschland nicht überall gleich geregelt. Ich würde vor Beginn beim örtlichen Entwässerungsbetrieb prüfen, ob eine Genehmigung, ein Lageplan oder eine Abnahme erforderlich ist. Auch die zulässige Anschlussstelle, Rohrdimension und Ausführung des Revisionsschachts können vorgegeben sein.
Regenwasser darf nicht einfach mit dem Schmutzwasser verbunden werden. Ob ein Mischsystem vorhanden ist oder getrennte Leitungen verlangt werden, entscheidet die Kommune. Zusätzlich sollte der Verlauf vorhandener Strom-, Wasser- und Telekommunikationsleitungen geklärt sein, bevor der Bagger oder Spaten zum Einsatz kommt.
Das richtige Gefälle verhindert Verstopfungen
Das Rohr braucht ein gleichmäßiges Gefälle in Richtung Kanal oder Fallleitung. Als praktische Orientierung nutze ich bei vielen kurzen Hausleitungen 1 Prozent Gefälle. Das bedeutet bei 6 Metern Leitung einen Höhenunterschied von 6 Zentimetern. Je nach Leitungsart, Nennweite und Auslastung können die technischen Mindestwerte abweichen.
| Leitungsbereich | Typische Orientierung | Worauf es ankommt |
|---|---|---|
| Waschbecken und Bidet | DN 40 bis DN 50 | Kurze Wege, ausreichender Siphon und wenig enge Bögen |
| Dusche und Badewanne | meist DN 50 | Gefälle ohne Gegengefälle, Ablaufhöhe früh prüfen |
| WC-Anschluss | meist DN 100 oder DN 110 | Große Bögen und möglichst geradliniger Leitungsverlauf |
| Sammel- oder Grundleitung | abhängig von Berechnung und Nutzung | DIN 1986-100, Füllungsgrad, Belüftung und Reinigungsmöglichkeiten |
Ein zu geringes Gefälle lässt Feststoffe liegen. Ein übertrieben starkes Gefälle ist aber ebenfalls keine gute Lösung, weil das Wasser den festen Bestandteilen davonlaufen kann. Deshalb zählt nicht die größtmögliche Neigung, sondern ein gleichmäßiger, technisch passender Verlauf.
Für die Kontrolle reichen ein Laser, eine Schlauchwaage oder eine lange Wasserwaage mit Messkeilen. Ich markiere die geplante Höhe an mehreren Punkten und kontrolliere jede Verbindung. Ein einzelner Rohrabschnitt mit Gegengefälle kann später genau dort zur Ablagerungsstelle werden.
Abwasserleitungen im Erdreich Schritt für Schritt verlegen
Im Außenbereich entscheidet die Vorbereitung des Grabens über die Lebensdauer der Leitung. Der Graben muss so tief sein, dass das erforderliche Gefälle, die Rohrbettung und eine ausreichende Überdeckung zusammenpassen. Eine häufig anzutreffende Größenordnung liegt bei 80 bis 100 Zentimetern Überdeckung, doch Boden, Frost, Verkehrslast und örtliche Vorgaben können eine andere Tiefe verlangen.
Die richtige Reihenfolge im Graben
- Trasse abstecken: Verlauf, Höhen und Anschlussstellen markieren. Bögen und unnötige Richtungswechsel möglichst vermeiden.
- Graben vorbereiten: Die Sohle gleichmäßig herstellen und weichen oder aufgeschütteten Boden verdichten.
- Bettung einbauen: Eine steinfreie Schicht aus geeignetem Sand oder Bettungsmaterial schafft eine gleichmäßige Auflage. Häufig werden etwa 10 Zentimeter vorgesehen.
- Rohre ausrichten: Die Muffen zeigen entgegen der Fließrichtung. Dichtungen reinigen, korrekt einsetzen und die Steckverbindungen nicht mit Gewalt zusammenpressen.
- Gefälle kontrollieren: Jede Rohrstrecke prüfen, bevor die Verbindung nicht mehr zugänglich ist.
- Leitung prüfen: Sichtkontrolle und eine Dichtheitsprüfung durchführen, bevor verfüllt wird.
- Schrittweise verfüllen: Das Material seitlich und lagenweise einbringen. Direkt auf das Rohr geworfener Aushub kann die Leitung verschieben oder beschädigen.
Für Richtungsänderungen setze ich lieber zwei 45-Grad-Bögen als einen scharfen 90-Grad-Bogen ein. Das verbessert die Strömung und erleichtert spätere Reinigungsarbeiten. Bei längeren Strecken oder mehreren Abzweigen ist ein Revisionsschacht oft sinnvoller als eine Leitung, die nur über kleine Reinigungsöffnungen erreichbar ist.
Unter einer regelmäßig befahrenen Fläche muss die Rohrleitung anders geschützt werden als unter einer Rasenfläche. Die nötige Überdeckung und Rohrklasse richten sich nach der Belastung. Eine pauschale Tiefe für jedes Grundstück wäre deshalb unseriös.
Im Bad zählen Ablaufhöhe, Belüftung und wenige Bögen

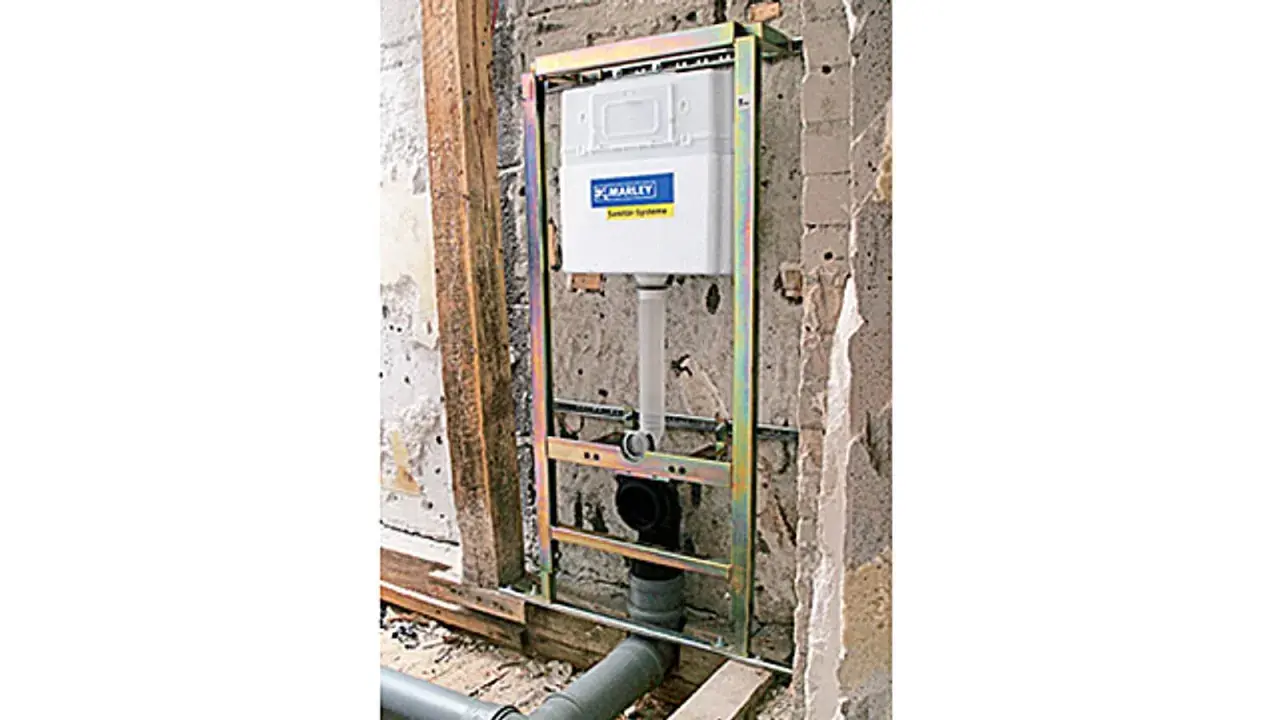

Bei einer Badrenovierung ist die Ablaufhöhe oft der begrenzende Faktor. Wenn Dusche, Badewanne und Waschtisch ihre Position ändern, muss die neue Leitung trotzdem mit ausreichendem Gefälle zur Fallleitung geführt werden. Ich prüfe deshalb zuerst die Höhe von Estrich, Bodenaufbau und bestehendem Anschluss, bevor ich Wände schlitze.
Waschbecken und Bidet werden häufig mit DN 40 oder DN 50 angeschlossen, Duschen meist mit DN 50 und WCs mit DN 100 beziehungsweise DN 110. Diese Werte sind typische Haushaltsgrößen, ersetzen aber keine Planung bei langen Leitungen, mehreren Sanitärobjekten oder besonderen Einbausituationen.
Verbindungen richtig herstellen
Steckmuffen funktionieren zuverlässig, wenn Rohrende und Dichtung sauber, gratfrei und frei von Sand sind. Ein dünner Film geeigneten Gleitmittels erleichtert das Zusammenstecken. Ich markiere die Einstecktiefe und ziehe Kunststoffrohre bei längeren Strecken geringfügig zurück, damit sich die Leitung bei Temperaturänderungen bewegen kann.
Abzweige sollten in Fließrichtung ausgeführt werden. Gegenläufige oder zu steile Abzweige bremsen den Abfluss und machen eine Reinigung unnötig schwierig. Im sichtbaren Bereich müssen Rohre außerdem ausreichend befestigt werden, damit sich Muffen nicht durch ihr Eigengewicht lösen.
Lesen Sie auch: Kleines Bad mit 3 oder 4 m² clever planen
Belüftung und Schallschutz nicht vergessen
Eine Abwasserleitung braucht Luft, damit beim Ablaufen kein starker Unterdruck entsteht. Sonst können Siphons leergezogen werden, wodurch Kanalgerüche in den Raum gelangen. Die notwendige Entlüftung wird in der Regel über eine Fallleitung und über Dach gelöst. Ein kleines Belüftungsventil ist kein universeller Ersatz für eine korrekt geplante Anlage.
Durchführungen durch Wände und Decken müssen zu Brand- und Schallschutz passen. Gerade im Mehrfamilienhaus oder bei Leitungen in Installationsschächten sollte die Ausführung ein Fachbetrieb übernehmen. Ein sauberer Rohrverlauf hilft, aber er ersetzt keine zugelassene Abschottung.
Dichtheit und Rückstauschutz entscheiden über die Sicherheit
Eine Leitung kann optisch ordentlich aussehen und trotzdem undicht sein. Vor dem Verschließen von Vorwand, Estrich oder Erdreich prüfe ich deshalb jede Verbindung, die Zugänglichkeit der Revisionsstellen und den freien Ablauf. Bei Grundleitungen kann je nach Projekt eine formelle Dichtheitsprüfung erforderlich sein.
Besondere Aufmerksamkeit braucht der Keller. Die Rückstauebene bezeichnet die Höhe, bis zu der Abwasser aus dem öffentlichen Kanal bei einer Überlastung zurückdrücken kann. Ablaufstellen darunter, etwa Bodenabläufe, Waschmaschinen oder Duschen im Keller, müssen passend gesichert werden.
Ein Rückstauverschluss ist nur für bestimmte, untergeordnete Ablaufstellen geeignet, die im freien Gefälle entwässern können. Sobald wichtige Räume betroffen sind oder das Wasser nicht zuverlässig selbst ablaufen kann, ist meist eine Hebeanlage die bessere Lösung. Die Entscheidung sollte anhand der konkreten Nutzung und der kommunalen Vorgaben fallen.
Revisionsöffnungen gehören an Stellen, an denen später gereinigt werden kann, etwa bei Richtungswechseln, am Übergang zum Kanal oder bei längeren Leitungen. Ich halte diese Öffnungen zugänglich und dokumentiere den Leitungsverlauf mit Fotos, Maßen und einem einfachen Plan.
Typische Fehler und realistische Kosten
Die häufigsten Fehler sind nicht spektakulär. Ein Rohr liegt stellenweise ohne Gefälle, eine Muffe sitzt nicht vollständig, der falsche Rohrtyp wird im Erdreich verwendet oder der Graben wird zu früh mit schwerem Gerät verdichtet. Solche Mängel bleiben oft unsichtbar, bis Boden oder Wand bereits wieder geschlossen sind.
- Zu viele 90-Grad-Bögen: Sie erhöhen die Gefahr von Ablagerungen und erschweren die Reinigung.
- Unebene Grabensohle: Das Rohr liegt punktuell auf und kann sich später setzen.
- Keine Fotodokumentation: Bei späteren Bohrungen oder Reparaturen fehlt der genaue Verlauf.
- Regen- und Schmutzwasser verwechselt: Der Anschluss kann unzulässig sein und Überlastungen fördern.
- Rückstau im Keller ignoriert: Eine funktionierende Leitung schützt nicht automatisch vor Kanalwasser.
Für eine kleine Inneninstallation liegen reine Materialkosten oft bei 100 bis 400 Euro. Mit Demontage, Stemmarbeiten, Montage und Wiederherstellung können daraus schnell 400 bis 1.200 Euro werden. Eine kurze Außenleitung auf dem eigenen Grundstück kostet inklusive Erdarbeiten häufig grob 80 bis 250 Euro pro Meter, abhängig von Tiefe, Boden und Oberfläche.
Deutlich teurer wird ein Anschluss unter Straße oder Gehweg. Dafür können zusätzlich Genehmigungen, Verkehrssicherung, Wiederherstellung und kommunale Anschlussgebühren anfallen. Ein konkretes Preisblatt der zuständigen Gemeinde ist aussagekräftiger als jede allgemeine Internetangabe.
Ich würde die Arbeiten selbst nur dort übernehmen, wo der Leitungsverlauf überschaubar ist und keine tragenden Bauteile, Bodenplatten, öffentlichen Flächen oder Rückstausicherungen betroffen sind. Bei neuen Hausanschlüssen, Leitungen unter der Bodenplatte und schwer zugänglichen Schäden ist ein Fachbetrieb meistens die günstigere Entscheidung, weil ein späteres Aufgraben schnell teurer wird.
Der fertige Leitungsverlauf sollte später noch nachvollziehbar sein
Bevor ich den Graben oder die Wand endgültig schließe, fotografiere ich Rohrverlauf, Höhen, Muffen und Revisionsstellen mit einem Maßstab im Bild. Zusätzlich notiere ich Rohrtyp, Dimension und Fließrichtung. Diese Dokumentation ist bei einer späteren Badänderung oder einer Verstopfung oft mehr wert als die Rechnung.
Am Ende zählen drei Dinge: gleichmäßiges Gefälle, dichte Verbindungen und erreichbare Reinigungsstellen. Wer diese Punkte sauber plant und die örtlichen Vorgaben berücksichtigt, erhält eine Abwasserleitung, die im Alltag unauffällig funktioniert, und genau das ist bei Sanitärtechnik das beste Ergebnis.
